焊接平台技术要求

发布者:金诚 发布时间:2022-07-30



焊接平台


   一:产品说明

    1.焊接平台又称焊接板、铸铁焊接板、铸铁焊接平台、平面焊接板、T型槽焊接板、焊接基板、焊接基本平台。

    2、还有一种新型的三维焊接平台。工作台的主、侧面都有工作台面。定位件安装在五个工作面上,也可向五个方向延伸,形成大的参考台面。

    3、焊接平台的用途:用于工件的焊接过程。它不同于铆焊板。其上无孔,工作面为平面或T型槽。

    4、焊接平台材料:高强度铸铁HT200-300工作表面硬度为HB170-240,经过两次人工处理(600-700度人工退火,自然时效2-3年),产品精度稳定,。很棒的表演。

    5、焊台精度:按国标计量检定程序,分别有1、2、3三个等级。

    二:焊接平台厂家技术要求

    1、焊接平台工作面上不应有锈蚀、划痕、碰伤等影响使用的外观缺陷。

    2、焊接平台工作面不应有砂眼、气孔、裂纹、夹渣、缩松等铸造缺陷。

    3、铸件表面应除去型砂,表面应平整、涂漆牢固,税边应钝。

    4、焊接平台工作面与侧面与相邻两侧的垂直度公差为12(按GB1184-80《形位公差》)。

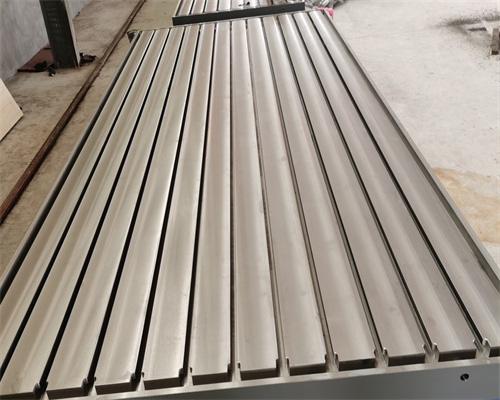

    5、T型槽主要验证项目:

    A.材料和表面硬度。

    B.形状和位置的公差,包括公称尺寸和垂直度公差。

    C、外观。

    D.平整度。

    6、焊接平台的铸板厚度不易过薄。顾名思义,焊接平台就是在平台上进行焊接工作,打它是难免的。

    7、焊接平台的铸铁质量和热处理质量:对板材性能有很大影响,或因残余大内应力使工作面变形;或因不易磨损而无法保持精度;或者很难刮。粗糙度值小。因此,在使用焊接平台时,要注意铸铁材料的选择,采用时效处理等方法,除去焊接平台的残余应力。

    三:验证方式

    1、焊台磨损后,可重新刮平,恢复其精度。

    2、焊接平台的平面度可以用电子水平仪测量。软件计算简单实用,直观地知道平台表面的细微偏差。

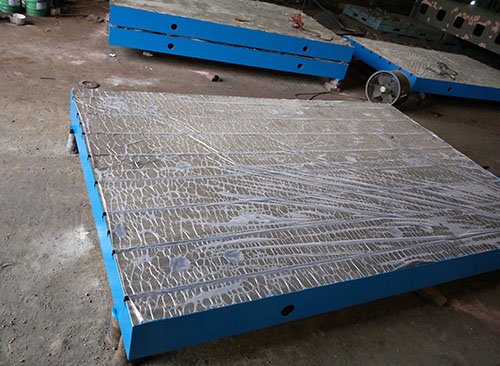

    3、零件平整度采用着色法检查,具有准确、直观、方便的优点。在刮地焊台上推台座和工件比较顺畅,没有涩感,便于测量,保证测量精度。

    四:主要用途

    焊板/焊接平台广泛应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。

   泊头市金诚铸业有限公司欢迎您的咨询。
