铸铁平台的壁厚要求

发布者:金诚 发布时间:2022-06-30

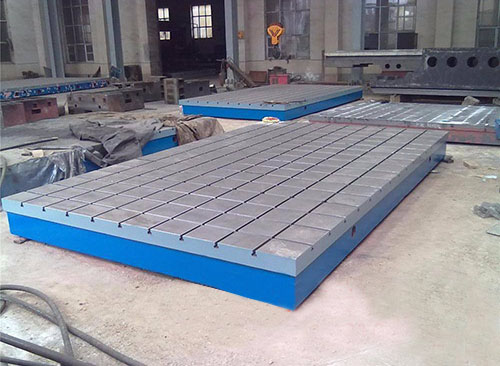

铸铁平台


铸铁平台的板面厚度,工作面是使用中接触多的地方,比如在焊接工作中使用铸铁焊接平台,不可避免的要进行敲打,敲打的力度造成我们不能使用太薄的焊接平台的面板。工作面应该合理的按承重、精度、开槽等情况设计的厚度,工作台面的厚度为关键,使用效果还不能太厚,也是做到性价比高。围子也是铸铁平台的侧面壁厚,在使用中起到支撑作用,厚度和高度都和平台支撑能力息息相关,加强筋起着拉伸作用,也要根据承重要求设计搭配加强筋的高度和厚度,加强筋的高度通常为半筋、满筋及平筋。


 铸铁平台的壁厚过薄会出现铸件浇不足和冷隔等缺陷。通常在铸造条件下,每种铸造合金都存在一个能充满铸型的小壁厚,俗称为该铸造合金的小壁厚。设计铸件时,设计壁厚不小于要求的小壁厚。



 铸铁平台的壁厚要求:



  1、铸铁平台设计时应有合理的壁厚。灰口铸铁在规定的铸造方法下,有适宜的平台铸件壁厚,防止铸铁平板的铸造缺陷产生。



  2、在铸造条件下,不同材质的灰口铸铁所能铸出的铸铁平台铸件小壁厚是不同的。 当设计的壁厚小于铸铁平台的小壁厚时,铸铁平台铸件易产生浇铸不足、冷隔等缺陷。



  3、铸铁平台壁厚的增加而成正比例增加。同一铸铁平台上,内壁厚度应比外壁厚度小,肋的厚度应比连接壁小,以便使各部分壁的冷却速度均匀。



  4、当T型槽平板承受载荷较大,要求具有较高强度和刚度时,可根据载荷性质和大小,在薄弱部位安置加强肋板。以避免厚大截面。



  5、铸铁平台的壁厚应尽可能均匀,铸铁工作台各部分壁厚如果相差太大,则在厚壁处金属积聚,凝固收缩时,易在热节处产生缩孔与缩松。
